超高頻發卡器

HY-2105G

一、 性能參數

v    標準USB-UART通訊進行讀寫卡

v    免驅進行讀卡

v    通訊接口：USB-UART ，免驅USB

v    串口通訊接口：波特率支持 9600、19200、115200(默認)、460800可選；

v    USB接口：USB2.0全速接口

v    整機供電：USB供電（功率容量不小于5W）

二、 環境條件

v     工作溫度： -20℃～+70℃

v     儲存溫度： -40℃～+85℃

v     工作濕度： 10％～95％RH無冷凝

v     供電方式： USB供電

三、產品物理屬性

產品尺寸： 150mm x 100mm x 19mm

重量：0.5kg

三、  接口示意圖

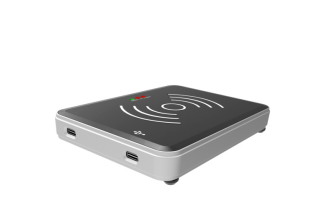

                          圖1  接口示意圖

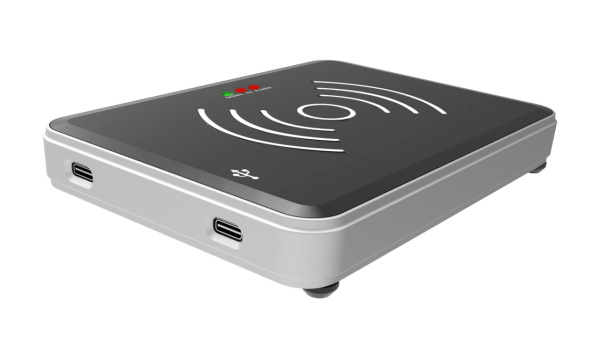

圖2  主板正面接口示意圖

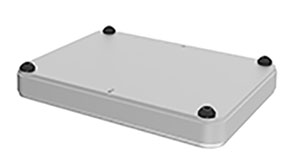

圖3  主板背面接口示意圖

四、  接口定義說明

①接口：USB-UART的通訊接口（供電和USB通訊）

②接口：USB通訊接口（供電和USB通訊（免驅））

燈的指示：

POWER為電源燈（上電常亮紅色）

PA為工作狀態燈（每工作一次亮紅色）

SIGNAL為指示燈（沒工作一次讀到標簽亮藍色）
